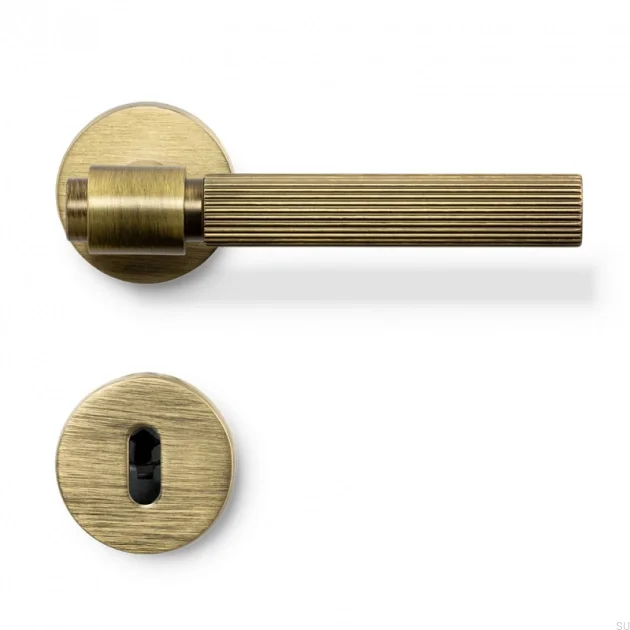

Klamka do drzwi Helix Stripe 200 Antyczny brąz Zamek modułowy

OPIS PRODUKTU: Klamka Helix 200 cechuje się lekką, wystającą powierzchnią, która zapewnia komfortowy chwyt. Doskonale pasuje do poprzednich serii, takich jak Helix & Pitch oraz Crest & Flat, nadając się idealnie do wszystkich drzwi wewnętrznych. Wyposażona w sprężynę, zawsze wraca do pozycji wyjściowej. Montaż śrubowy jest ukryty.

Pasuje do drzwi o grubości 35-48 mm, w zestawie z odpowiednim szyldem na klucz.

SERIA: Helix

ZESTAW ZAWIERA:

- 2x klamkę drzwiową Helix (para)

- szyld na klucz

- zestaw do konwersji

- zestaw montażowy

SPOSÓB CZYSZCZENIA: Nie należy używać silnych środków czyszczących na bazie alkoholu. Mogą one uszkodzić lakier. Zalecamy czyścić ściereczką do naczyń i odrobiną wody.

SPOSÓB MONTAŻU: W komplecie mocowania śrubowe, kompletny zestaw montażowy. Instrukcja montażu znajduje się w galerii produktu.

Montaż klamek drzwiowych

Wycentruj kwadratowy trzpień w zamku.

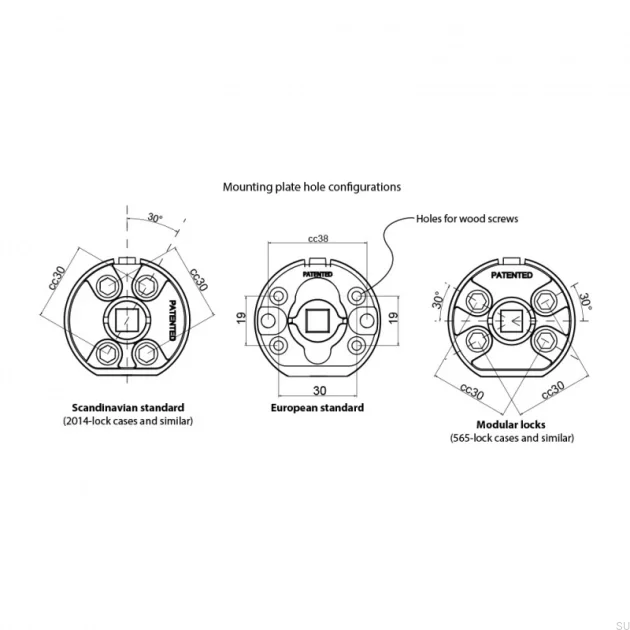

Umieść podkładki montażowe na kwadratowym trzpieniu, upewniając się, że płaskie części podkładek są skierowane w dół, w stronę podłogi. Następnie przykręć je za pomocą dołączonych śrub i tulei.
Wyjmij kwadratowy trzpień i użyj go jako narzędzia do wyciągania podkładek prowadzących, które znajdują się na środku podkładek montażowych.
Umieść kwadratowy trzpień w zamku, wycentruj go i sprawdź, czy wycięcie w kwadratowym trzpieniu jest poziome. Następnie naciśnij klamkę mocno, aby zatrzaskała się w zaczepie na górze podkładek montażowych.
Przykręć śruby zatrzymujące za pomocą klucza do śrub i dokręć je. Razem cztery.
Teraz twoje klamki drzwiowe są zamontowane i gotowe do użycia.
Montaż szyldu klucza

Umieść podkładki montażowe na kwadratowym trzpieniu, upewniając się, że płaskie części podkładek są skierowane w dół, w stronę podłogi. Następnie przykręć je za pomocą dołączonych śrub i tulei.
Następnie naciśnij mocno szyld, aby zatrzasnął się w zaczepie na górze podkładek montażowych.
Przykręć śruby zatrzymujące za pomocą klucza do śrub i dokręć je. Jedna śruba po każdej stronie drzwi.
MIEJSCE UŻYTKOWANIA: Wewnętrzne
